JB-TTZ-GS8000聯動型火災報警控制器安裝功能與技術參數

一、JB-TTZ-GS8000火災報警控制器（聯動型）產品概述

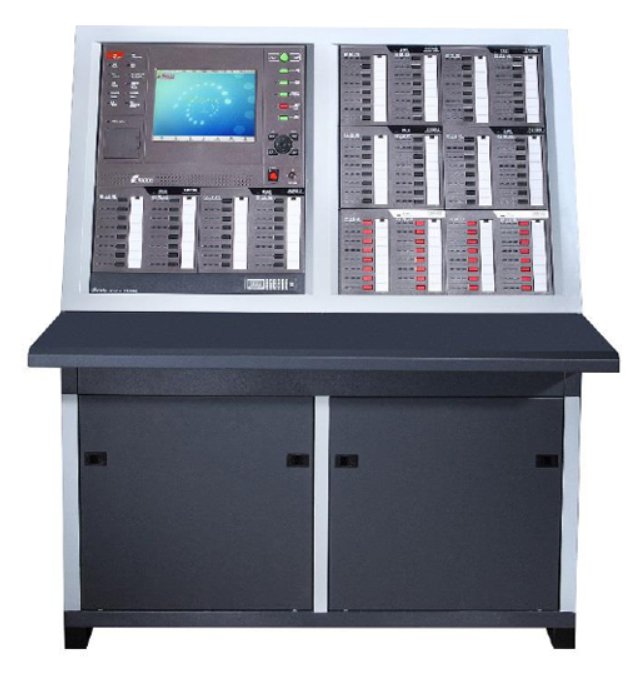

JB-TTZ-GS8000火災報警控制器（聯動型）采用琴臺式結構，單臺容量可達16個回路總計4032個總線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求。
二、JB-TTZ-GS8000火災報警控制器（聯動型）產品特點

（1）單機容量大、可靠性高。本控制器采用壁掛式箱體，單臺容量可達16個回路總計4032個總線制報警聯動點。不同總線間電氣隔離，一條總線的短路、接地故障不影響其它總線的正常工作，完全摒除了不同總線間的電氣干擾。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控。回路總線采用4線制（CLASSA）

（2）JB-TTZ-GS8000火災報警控制器采用LINUX圖形化彩色顯示界面，不同信息采用不同窗口顯示，界面清晰易懂、方便直觀。配合觸摸屏通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統提供的多種功能。

（3）靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1點到4032點間的任意配置，同時支持環形CAN通訊板（CLASSA）和光纖通訊板。

（4）JB-TTZ-GS8000火災報警控制器配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/停控制，徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。

（5）JB-TTZ-GS8000火災報警控制器配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可-大限度的保障控制盤本身及其與重要設備之間連接的可靠性。

（6）模塊式開關電源。模塊式開關電源可在寬電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護延長了電池的使用壽命。
三、JB-TTZ-GS8000火災報警控制器（聯動型）主要技術參數

（1）液晶屏規格：800×600點，10.4英寸彩色液晶屏。

（2）控制器容量：

a.標配1塊回路板（2條回路）。可根據工程實際配置為-大8塊回路板，16條總線回路，總線設備-大編碼252。

b.標配1塊32路手動盤，可根據工程實際配置為-多3塊，96路。

c.標配1塊16路直接控制盤，可根據工程實際配置為-多32路。

d.標配1臺熱敏打印機

e.標配1路圖形顯示裝置接口（RS422通訊方式）。

f.標配1路RS485廣播盤通訊接口。

g.標配1路聲光警報輸出接口和1路輔助電源輸出，兩個接口輸出總容量為1.5A/24V。

h.標配火警輸出繼電器、監管輸出繼電器、故障輸出繼電器各1路，觸點容量為2.0A/30V。

i.可選配CAN環形聯網板。采用直徑1.0mm²（17AWG）雙絞線時，兩臺控制器之間線路-長距離小于3.0km。

可選配光纖聯網板（單模光纖，傳輸距離小于20km）。

（3）線制：

線制     連接線     距離
總線為有極性四總線     ≥1.0 mm2 （17AWG）雙絞線     <1.0km
24V 聯動電源線     ≥1.0 mm2（17AWG）雙絞線     <1.0km
CAN 聯網總線

≥1.0 mm2（17AWG）雙絞線

（推薦屏蔽雙絞線）
    <3.0km
直控盤輸出線（三線或四線）     1.0mm2（17AWG）≤導線截面≤2.5mm2（13AWG）BV線     <1.0km
光纖     LC單模     <20km

（4）使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（5）電源：

主電:交流220V(2A)電壓變化范圍＋10%～－15%

控制器備電：12V/24Ah密封鉛酸電池4節

（6）監控功耗=基本功耗20W（空載）+回路功耗2W*回路數

（7）報警功耗=基本功耗20W（空載）+回路報警功耗4W*回路數+36W（24V對外輸出）

（8）外形尺寸：（長×寬×高）：1050mm×863mm×1273mm
