JB-QG-505型火災報警控制器安裝特點與技術參數
 JB-QG-505型火災報警控制器產品介紹

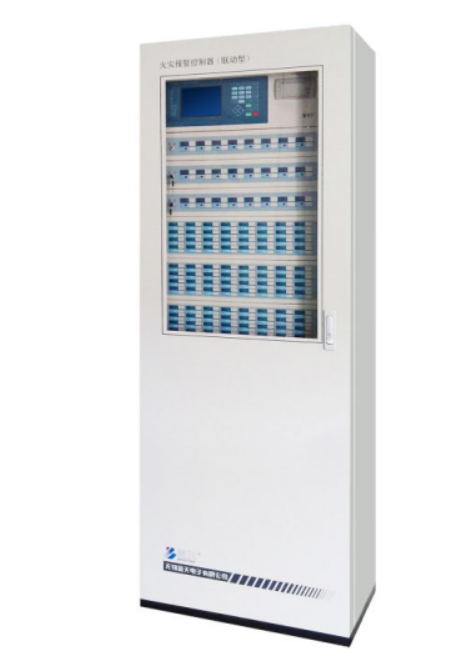

JB-QG-505型火災報警控制器（聯動型）是集火災報警和消防聯動功能于一體的消防控制設備，立柜式結構。采用高性能ARM芯片和嵌入式實時操作系統，具有高速、可靠、大容量等特點。控制器滿足GB4717-2005《火災報警控制器》，GB16806-2006《消防聯動控制系統》標準。本控制器和JB-QT-503型火災報警控制器（聯動型）的主要區別是報警容量、總線操作點數、直接控制輸出點數、電池容量以及結構不同，其它操作、功能等均相同。
JB-QG-505型火災報警控制器特點

· 采用高性能嵌入式處理器及嵌入式實時操作系統
· 全中文信息顯示
· 黑匣子記錄功能
· 具有監管報警功能
· 報警地址信息二次轉換精確定位報警地點（中英文輸入）
· 可現場編程的火災報警控制功能
· 通過USB接口下載或備份配置信息
JB-QG-505型火災報警控制器技術參數

主電源


AC 220V (+10%~-15%) ，50Hz

副電源（備電源）


DC 24V，17AH

功耗


空載：≤15W

報警聯動點容量


4000點（16個回路，每回路250點）

總線聯動操作點


16×64=768點

直接控制輸出接點


10×16=160點

火災顯示盤


標配1個通訊卡（可擴至3個），每卡帶120個火災顯示盤

區域機


-多可接10臺501/503/505型控制器

黑匣子記錄數


火警：999條
聯動：999條
其它：600條（包括復位、監管、故障報警、開、關機等信息）

聯動編程


或一邏輯：3000條
或二邏輯：3000條
與邏輯：2000條
分組數：3000條，-大分組號：999
分組或一邏輯：2000條
分組或二邏輯：2000條
分組與邏輯：2000條

位置轉換容量


30000點，包括本機及區域機，每條20個字符（每個漢字算2個字符）

報警線路布線方式


二總線

報警總線之間電壓


DC24V (DC18V~26V)

回路信號傳輸距離


≤1000米（RVS-2×1.5mm2）；≤1500米（RVS-2×2.5mm2）；

火警輸出繼電器


1對（K1、K2），無源觸點，有火警時閉合（DC30V，1A）

工作環境溫度


0℃~55℃

相對濕度


≤95%

外形尺寸


597mm×400mm×1800mm
