JB-QT-503型火災報警控制器安裝需了解技術參數分享
JB-QT-503型火災報警控制器產品介紹

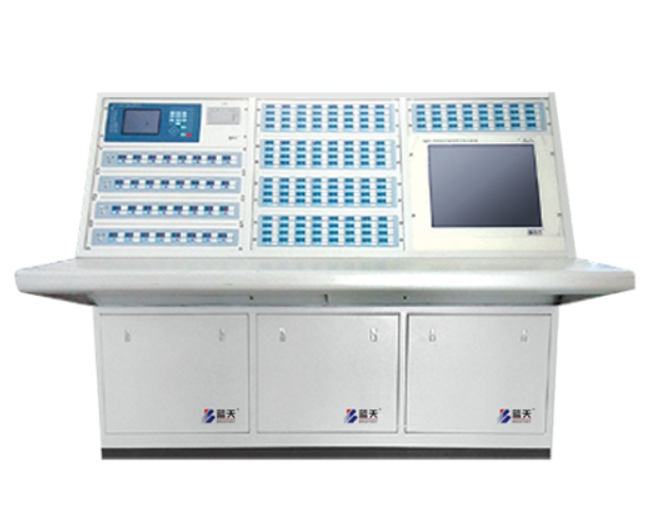

JB-QT-503型火災報警控制器（聯動型）是集火災報警和消防聯動功能于一體的消防控制設備，琴臺式結構。采用高性能ARM芯片和嵌入式實時操作系統，具有高速、可靠、大容量等特點。控制器滿足GB4717-2005《火災報警控制器》，GB16806-2006《消防聯動控制系統》標準。
 JB-QT-503型火災報警控制器特點
· 采用高性能嵌入式處理器及嵌入式實時操作系統
· 全中文信息顯示
· 黑匣子記錄功能
· 具有監管報警功能
· 報警地址信息二次轉換精確定位報警地點（中英文輸入）
· 可現場編程的火災報警控制功能
· 通過USB接口下載或備份配置信息
JB-QT-503型火災報警控制器技術參數
主電源
AC 220V (+10%~-15%) ，50Hz
副電源（備電源）
DC 24V，40AH
功耗
空載：≤20W
報警聯動點容量
9000點（36個回路，每回路250點）
總線聯動操作點
16×64=768點
直接控制輸出接點
10×16=160點
火災顯示盤
標配1個通訊卡（可擴至3個），每卡帶120個火災顯示盤
區域機
-多可接10臺501/503/505型控制器
黑匣子記錄數
火警：999條
聯動：999條
其它：600條（包括復位、監管、故障報警、開、關機等信息）。
聯動編程
或一邏輯：3000條
或二邏輯：3000條
與邏輯：2000條
分組數：3000條，-大分組號：999
分組或一邏輯：2000條
分組或二邏輯：2000條
分組與邏輯：2000條
位置轉換容量
30000點，包括本機及區域機，每條20個字符（每個漢字算2個字符）
報警線路布線方式
二總線
報警總線之間電壓
DC24V (DC18V~26V)
回路信號傳輸距離
≤1000米（RVS-2×1.5mm2）；≤1500米（RVS-2×2.5mm2）；
火警輸出繼電器
1對（K1、K2），無源觸點，有火警時閉合（DC30V，1A）
工作環境溫度
0℃~55℃
相對濕度
≤95%
外形尺寸
1555mm×1010mm×1225mm
