JB-TB-242/SAN030火災報警控制器維修應了解主要技術參數

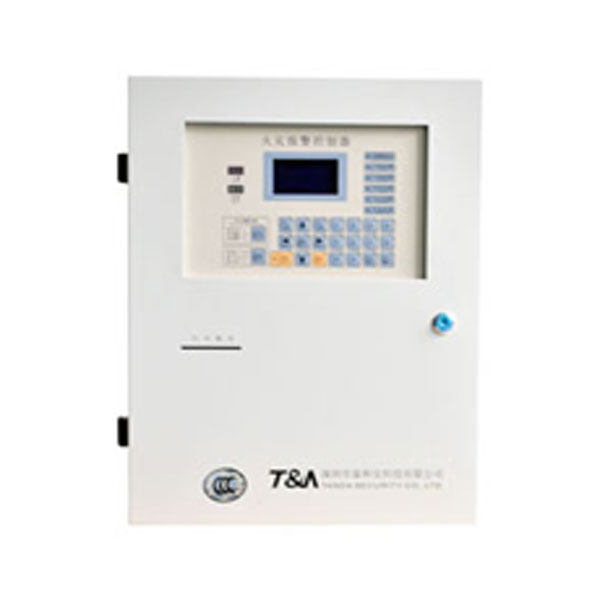

一、JB-TB-242/SAN030火災報警控制器概述：

JB-TB-242/SAN030火災報警控制器是火災報警控制器系列中的一種單回路產品，其-大地址數為242點，壁掛式結構，可滿足各種小型工程及一些大工程中某局部設置的需要。
由于采用中文LCD顯示，各種復雜的鍵盤操作一律通過菜單進行，界面友好、直觀方便、簡單易懂。本控制器還具有探測器清洗預報功能，以確保系統的探測部件總是處于正常的工作狀態下。控制器的鍵盤操作權限設計得既方便又可靠：查詢類的操作可直接進行，無需密碼進入；而設置或動作類的操作則需采用一級或二級密碼才能進入，以使應有的權限得到保證。對一級密碼的修改要由掌握二級密碼的人來進行，而且他也可以修改二級密碼自身。適應小系統需求的液晶顯示器，提高了產品的性價比（既可滿足用戶對漢字顯示的需要又使價位保持在合理的范圍內），在軟、硬件方面的精心設計使系統具有了極高的可靠性。
JB-TB-242/SAN030型火災報警控制器可掛接我公司多種系列智能型探測器、手動報警按鈕、輸入模塊、輸出模塊等現場外部器件，組成獨立的小系統。SAN030控制器還可作為區域機納入由LA040作集中機形成的集中—區域（主從機）大系統。
JB-TB-242/SAN030型火災報警控制器執行-新--標準GB4717-2005《火災報警控制器》的要求?？刂破鲌缶瘯r不僅有聲光顯示、液晶屏幕信息顯示，還有打印機記錄、黑匣子歷史記錄（記錄條目可達1200條），而且還可通過RS232口向火警管理系統（或CRT火警顯示系統）傳輸信息?？刂破鞯幕竟δ芡耆珴M足上述新國標的要求，此外還具有附加的總線聯動功能，即控制器可配接輸出模塊、通過手動或自動啟動的方式來完成消防聯動的啟動功能，以及通過反饋接收來了解消防設備工作狀態的功能。
二、JB-TB-242/SAN030火災報警控制器結構：

(1) 面板布置

 注：功能選擇鍵的使用一般在液晶屏菜單中有提示，唯在設備編程中作為編程地址上翻、下翻未作提示。
(2) 結構組成與工作原理
機箱：壁掛式機箱
組件及固定：
主板（含液晶、指示燈、操作鍵）固定在機箱門上；
回路驅動板（含輸出端子）固定在機箱左上部；
四組直接控制輸出組件固定在機箱右上部（選配）；
打印機固定在機箱中左部（選配）；
LA173回路匯集卡安裝在機箱中左部，位于回路驅動板和打印機之間（選配）；
電源固定在機箱中右部；
LA804浪涌濾波器固定在電源右下方；
備用電池固定在機箱下部。
各部分工作原理：
主板是整機的控制中心，以單片機W78E516為控制處理中心，62256為數據存儲單元，29C040為漢字庫，加上一些外圍IO擴展芯片（控制掃描鍵盤、指示燈）、音響驅動芯片、時鐘、液晶、打印機等組成全部硬件電路。單片機通過其異步串行通訊口與回路驅動板、直接控制輸出組件進行數據通訊（發出命令、接收數據），分析數據、判斷狀態、發出并記錄各種報警信息（聲光提示、液晶屏顯示、打印機記錄、黑匣子記錄、RS232輸出等）。單片機還可接收鍵盤操作信息進入各種相關的菜單操作界面，對整機的控制特性、狀態信息進行查詢或設置；接收電源的工作狀態信息、發出軟關機信息。上述的全部功能均由儲存在單片機中的軟件進行控制。RAM 62256、時鐘1381設有掉電保護電池，以防丟失數據。
回路驅動板由單片機89C51、以及總線功率驅動電路（MOS功率管9024與024）、回碼接收甄別電路（LM339）等電路組成。其軟件負責接收來自主板的命令，經轉換格式后向總線（掛接各種前端部件）轉發；接收來自部件的回答信息，再返回主板。此外聲光警報器控制輸出口、RS232輸出口也放在該板上，但卻直接受控于主板，與本板單片機毫無關系。
電源為開關電源，將～220V或24V直流電壓轉換為5V、24V、聯動24V三組相互隔離的電壓，供上述各電路板使用，其中89C51單片機負責輸入電源的自動切換、故障檢測、過流保護、軟關機信息的接收、發送與控制等。
三、JB-TB-242/SAN030火災報警控制器主要技術特性：

1) 電源：
   交流電源(主電源)：額定工作電壓 ～220V （175～245V）
   備用電池：型號NT12-7.0 (12V7.0AH/20HR)
2) 使用環境
溫    度： 0℃～+42℃
相對濕度：≤95%，不凝露
3) 容量
       回路數: 1個     回路地址的-大容量:242點
4) 顯示器為LCD液晶屏(128×64的圖形點陣)
5) 外形尺寸(長×寬×高)：370×120×470 mm
6) 探測總線線制:采用雙絞線，參考型號RVS-2x1.5mm2
