JB-QBL-QM200火災報警控制器維修應了解主要技術指標

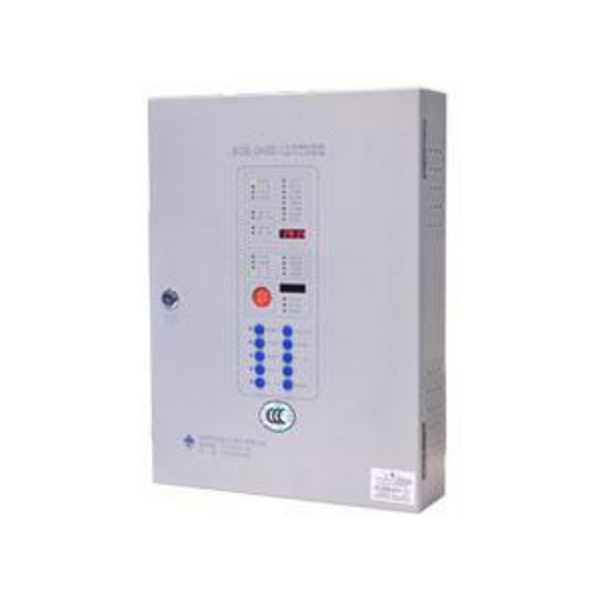

一、JB-QBL-QM200火災報警控制器產品介紹

JB-QBL-QM200火災報警控制器/氣體滅火控制裝置是由我司自主開發和生產。它是具有氣體滅火控制功能的火災報警控制器，JB-QBL-QM200的功能及特性完全符合--標準GB47I7-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》的要求，它和現場手動/自動切換控制盒、緊急啟動/停止切換控制盒、聲光警報器、放氣指示燈、失重顯示盤、啟動氣瓶、滅火劑瓶組等組成完整的報警及氣體滅火控制系統。
二、JB-QBL-QM200火災報警控制器/氣體滅火控制裝置主要技術指標

1.交流輸入電壓:AC220V士20%，50Hz；交流輸入功率120W；直流備電:HC24V7..Ah(由2節DC12V7.OAh串聯構成)，全密封免維護蓄電池

2.直流24V電源輸出電流:；長期持續:6A；瞬態(小于3秒);8A

3.使用環境:溫度:一10℃一+55℃；相對濕度:琪95%(40℃士2無凝露)

4.容量:探測器回路數目:2個回路，分別接普通感溫、感煙火災探測器；每個回路可接探測器數目:,<20只(普通探測器)

5.探測器回路線制:2線制

6.探測器回路長度:≤1000米

7.回路報火警門限電壓:≤9.1V；回路故障門限:≥21.3V(在電源電壓為24V時)；回路報警輸出電流：≤8mA(在電源電壓為24V時)

8.繼電器觸點容量:所有繼電器均為7A/24VDC

9.輸出回路限流:電磁閥驅動輸出回路：≤3A；其它驅動輸出回路:≤1A
三、JB-QBL-QM200火災報警控制器/氣體滅火控制裝置系統功能特性

1.提供2個探測器接入回路，回路采用2線制方式，可連接本公司生產的各類普通感煙、感溫探測器；采用完善的代碼冗余和數字去噪技術進行煙濃度和溫度檢測，保證系統的高穩定性:具備優良的火警反應速度，-大報警延遲2秒。

2.可接入緊急啟動按鈕、緊急停止按鈕或緊急啟動/停止切換控制盒，保證在緊急情況發生時或設備現場維護時，系統的工作完全受控。

3.提供放氣確認〔現場壓力反饋)信號接入接口。

4.可接入現場手動/自動切換控制盒，用于設置系統的工作狀態，現場手動優先。

5.可接入失重顯示盤給出的失重報警信號。

6.提供單一火警報警輸出、復合火警報警輸出功能，輸出方式可設置為無源節點輸出和+24V有源輸出，可用作封閉信號，以控制通風、空調等設備。

7.提供放氣指示燈驅動輸出功能。

8.提供警鈴、聲光報警器驅動輸出功能;他們的消聲方式可由外接消音按鈕或面板聲光啟停和警鈴啟停按鍵控制消音.

9.提供獨立的電磁閥驅動輸出端口，支持3A(24V)電磁閥（電爆管）啟動電流。

10.可預置0~30秒電磁閥(電爆管)自動啟動延時時間，并提供啟動倒計時顯示，自動啟動延時時間是由顯示板上的跳線來設置的;手動啟動延時方式也是由顯示板上的跳線來設置的。

11.提供輸入回路的斷路故障檢測功能和輸出回路(有源輸出方式)的短、斷路故障檢測功能。

12.全面監控各類故障。當故障排除時控制器自動恢復，無需人為干預。

13.引入硬件WATCHDOG技術，保證軟件工作穩定可靠。

14.采用硬件電源自適應技術，保證了系統可在外部供電異常波動時穩定工作。

15.主備電采用全電子式切換，使切換可靠、順暢、無接縫。

16.備用電池狀態智能監控，具有過充和過放保護功能，有效地延時了電池的使用壽命。

17.系統采用低功耗設計，備電連續工作時間大于48小時.

18.鍵盤鎖密碼保護，防止誤操作。

19.具有歷史信息記錄功能，可記錄999條火警信息、999條故障信息、999條放氣信息。
